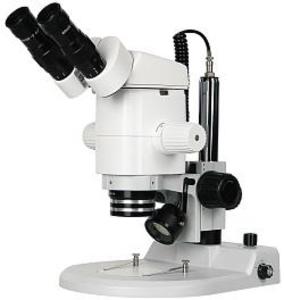

Микромед MC-A-0650 Bino 31304 – Микроскоп построен по схеме Аббе с параллельным ходом лучей. Благодаря этому не создаются геометрические искажения, что позволяет избежать потерь информативности во всем диапазоне увеличений.
Микромед МС-А-0650 Bino используется в профессиональных целях – в науке, на производстве и в лабораторной практике. Большое рабочее расстояние и широкий выбор дополнительной оптики способствуют исследованиям крупных объектов в биологических лабораториях, промышленности, материаловедении, криминалистике и минералогии.
Высокое качество изображений и достоверность исследований достигается благодаря:
- Оптической схеме с параллельным ходом лучей и одним главным объективом создающей ортоскопическое изображение.
- Объективу с исправленной кривизной поля и хроматическими аберрациями для нескольких цветов, что имеет важное значение как для визуальных исследований, так и для качественной цифровой записи с использованием CMOS камер высокого разрешения.
- Трансфокатору с точно рассчитанными диаграммами перемещения оптических компонентов, что позволяет сохранять идеальную фокусировку на всех увеличениях.

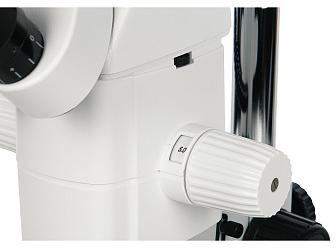

В микроскопе применен встроенный трансфокатор, позволяющий изменять увеличение объектива в пределах от 0.62х до 5х без потерь точной настройки фокусировки вне зависимости от установленного увеличения трансфокатора.
В комплект микроскопа входит объектив Plan 1х с постоянным рабочим расстоянием 80 мм. Микроскоп может быть доукомплектован объективами Plan 0.32х, Plan 0.5х, Plan 0,63х, ахроматами 1.6х и 2х. В комплект поставки микроскопа входит высококачественные окуляры с исправленной дисторсией WFH 10х – D с размером поля зрения 21 мм. Также доступны окуляры WF 5Х/24, WF 15/16, WF 20/12, WF 25/9 и WF10х/20 с сеткой или шкалой. Использование полного спектра оптики позволяет расширить диапазон увеличений от 1х до 250х.

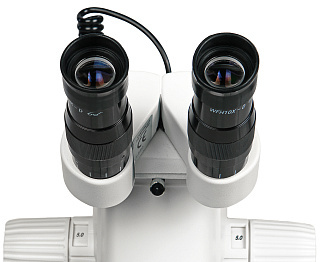

Бинокулярная насадка микроскопа позволяет наблюдать объект как через окуляры, так и выводить данные на ПК или внешний монитор с помощью дополнительной камеры. Камера устанавливается в любой окулярный тубус с переходником, который, как правило, входит в комплект камеры.
Для настройки визуальной насадки под особенности зрения служат механизмы регулировки межзрачкового расстояния в пределах 50 - 75 мм и компенсации аметропии в пределах ±5 дптр.

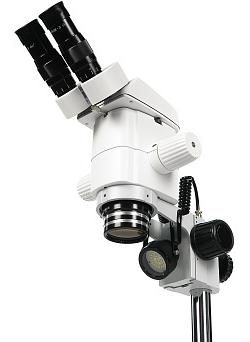

Микроскоп оборудован осветителями отраженного и проходящего света на основе светодиодных матриц bi-color. Это позволяет использовать в зависимости от задач теплый свет с Тцв. = 3600⁰К или холодный свет с Тцв. = 6500⁰К.
Для фокусировки микроскопа используется прецизионный зубчато - реечный механизм, перемещающий оптическую головку по демпфированным направляющим в диапазоне 50 мм. Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава и имеют антистатическое покрытие. Штативная штанга из полированной стали с покрытием хромом.
Особенности
- Прямое и яркое трехмерное изображение наблюдаемого объекта.
- Оптическая схема с параллельным ходом лучей гарантирует минимальные геометрические искажения.
- Главный объектив с планахроматической коррекцией и окуляры с исправленной дисторсией.
- Увеличение микроскопа плавно регулируется в диапазоне от 6.2х до 50х.
- Дополнительные насадки и окуляры расширяют диапазон увеличений от 1х до 250х.
- Точная фокусировка и резкость изображения сохраняются на всех увеличениях.
- Рабочее расстояние 80 мм позволяет исследовать крупные объекты.
- Дополнительные объективы увеличивают рабочие расстояния до 278 мм.
- Осветители на светодиодных матрицах bi-color позволяют проводить исследования в проходящем и отраженном, теплом и холодном свете.
Технические характеристики:
- Модель Микромед MC-A-0650 Bino
- Тип микроскопа Стереоскопический
- Оптическая схема Аббе с параллельным ходом лучей
- Увеличение, крат 6.2...50
- Увеличение с дополнительными окулярами, крат 1...250
- Коэффициент зуммирования 8:1
- Объектив, в комплекте Планахромат 1х
- Объективы, дополнительно Планахромат 0.32х, планахромат 0.5х, планахромат 0.63х, ахромат 1.6х, ахромат 2.0х
- Окуляры, в комплекте WFH 10х - D. Размер поля зрения 21 мм, исправленная дисторсия, вынесенный зрачок
- Окуляры, дополнительно WF 5Х/24, WF 15/16, WF 20/12, WF 25/9, WF10х/20 с сеткой
Посадочный диаметр окуляров, мм 30
Рабочее расстояние
- В базовой комплектации, мм 80
- С дополнительной оптикой и штативом, мм 26...278
Размер поля зрения
- В базовой комплектации, мм 34.0... 3.9
- С дополнительной оптикой, мм 106...0.6
Визуальная насадка
- Тип бинокулярная
- Увеличение насадки, крат 1
- Угол поворота насадки, град 360
- Угол наклона тубусов, град 45
- Межзрачковое расстояние, мм 50...75
- Диоптрийная настройка на обоих тубусах, дптр ±5
- Посадочный диаметр оптической головки, мм 76
- Установка камеры В окулярный тубус, c адаптером 30/23.2 мм
Механизм фокусировки
- Диапазон перемещения визуальной насадки, мм 125
- Диапазон хода механизма фокусировки, мм 50
Штатив
- Высота штанги, мм 250
- Диаметр штанги, мм 32
Осветитель
- Тип 1 Проходящего - светодиодная матрица 5 Вт
- Тип 2 Отраженного - светодиодная матрица 3 Вт с коллекторной линзой
- Цветовая температура, ⁰К 6500/3600 (технология Bi-Color)

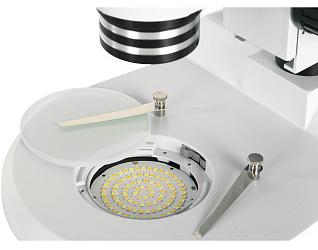

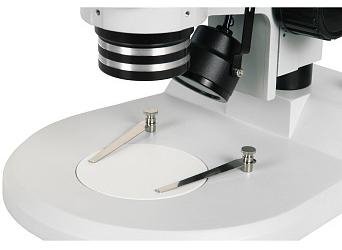

- Вставки в предметный столик Полупрозрачная вставка для проходящего света, Черная / белая вставка Ø95 мм для отраженного света
Общие
- Диапазон рабочих температур, °C +5…+40
- Рабочий диапазон относительной влажности, % 20…90
- Питание, В/Гц Сеть переменного тока 115 - 230 / 50 - 60
- Габаритные размеры микроскопа (В х Г х Ш), мм 505 х 420 х 240
- Масса микроскопа, кг 6.51
- Размер упаковки, мм 560 х 500 х 390
- Вес с упаковкой, кг Не более 8.3

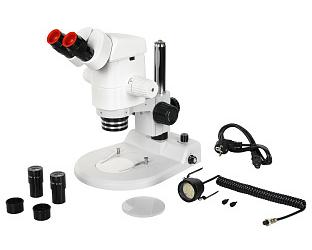

КОМПЛЕКТАЦИЯ:
Составные части
- Основание микроскопа со встроенным осветителем проходящего света, штативной штангой и блоком питания с регулировкой яркости и цветовой температуры - 1 шт.
- Бинокулярная визуальная насадка с окулярными тубусами, блоком трансфокатора и главным объективом 1х - 1 шт.
- Кронштейн оптической головки с механизмом фокусировки - 1 шт.
Сменные части
- Окуляр WFH 10х – D / 21 мм - 2 шт.
- LED осветитель отраженного света с кронштейнами - 1 шт.
- Вставка полупрозрачная матовая Ø95 мм - 1 шт.
- Вставка черная / белая Ø95 мм - 1 шт.
Принадлежности и запасные части
- Винт крепления оптической головки - 1 шт.
- Винт крепления осветителя с шайбой - 2 шт.
- Кабель питания - 1 шт.
- Руководство по эксплуатации и гарантийный талон
