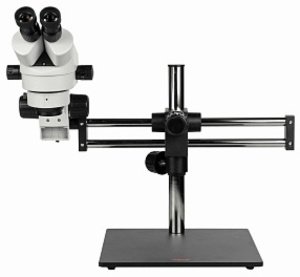

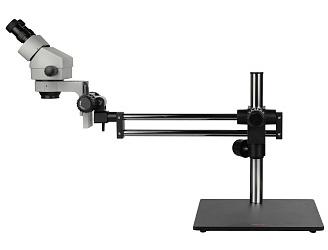

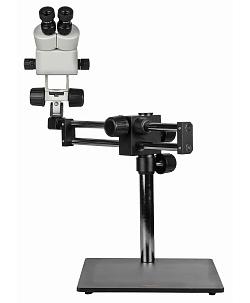

Микромед MC-2-ZOOM STL5 30913 – Большое рабочее расстояние микроскопа и специальный штатив с 4-мя степенями свободы позволяет перемещать и наклонять оптическую головку в широких пределах. Большой диапазон поворотов и уклонов с возможностью выноса головки за пределы основания предоставляют исследователю свободу в выборе расположения объекта. Это позволяет использовать микроскоп для исследования особо крупных объектов промышленности, для контроля качества габаритных объектов, для выполнения радиомонтажных, ремонтных и реставрационных работ. Подсветка рабочей области исследуемого объекта производится внешним светом или осветителями, приобретаемыми по дополнительному заказу.
Объективы сложной конструкции с исправленными аберрациями позволяют достигать высокой резкости и контраста во всем диапазоне увеличений, как при наблюдении в окуляры, так и при записи файлов с помощью камеры.

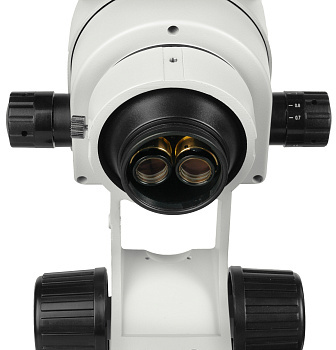

Микроскоп имеет схему Грену и для наблюдения стереоскопического эффекта снабжен двумя объективами, расположенными под углом к плоскости исследуемого предмета. Объективы имеют переменное увеличение от 0.7х до 4.5х с сохранением точной фокусировки на всех увеличениях.
Оптическое увеличение микроскопа с входящими в комплект окулярами WF 10х/20 составляет
7х - 45х. Использование дополнительно приобретаемых окуляров 5х и 15х позволяет изменять диапазон увеличений от 3,5х до 67,5х.
Для микроскопа выпускается оптические насадки на объективы с увеличениями 0,5х, 0,75х, 1,5х
и 2х. Насадки позволяют изменять увеличение, размер поля зрения и рабочее расстояние микроскопа. Без использования насадок рабочее расстояние микроскопа неизменно на всех увеличениях и составляет 100 мм.
Для вывода данных на ПК с микроскопом может быть использована дополнительная цифровая камера. Это позволяет просматривать изображения на внешнем мониторе, сохранять файлы форматов фото/видео и использовать возможности ПО для анализа и обработки результатов исследований. Для установки камеры может быть использован любой окулярный тубус.

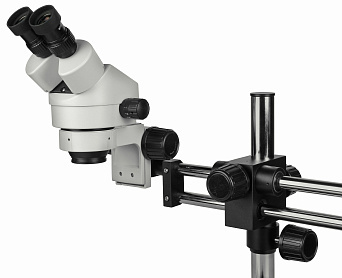

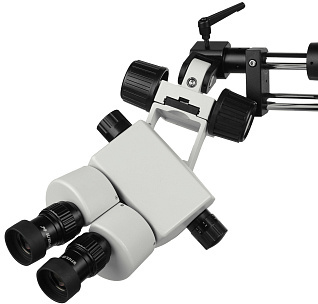

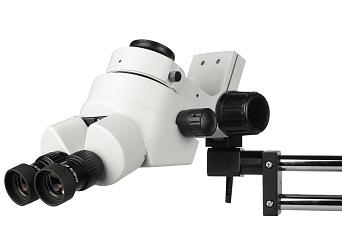

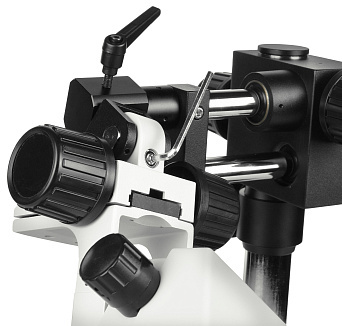

Специальный штатив микроскопа снабжен подвижной направляющей с кареткой на подшипниках качения для перемещения оптической головки в горизонтальном направлении. Перемещение головки по вертикали осуществляется по поворотной на 360 градусов штанге, что позволяет выносить оптическую головку в любую сторону от основания. Кронштейн оптической головки оборудован шарниром для уклонов вперед/назад градусов и поворота на 360 градусов.
Фокусировка микроскопа осуществляется зубчато-реечным механизмом, обеспечивающим плавное и точное движение оптической головки по демпфированной направляющей в пределах 50 мм. Конструкция и материалы механизма обеспечивают плавный ход и точность настройки положения фокуса с высокой повторяемостью.
Основание изготовлено из стали с износостойким полимерным покрытием. Штативная штанга и направляющая из полированной стали с гальваническим покрытием хромом. Корпус визуальной насадки из алюминиевого сплава.
Особенности
- Специальный штатив с широким диапазоном перемещений и с 4-мя степенями свободы.
- Рабочее расстояние 100 мм остается неизменным при смене увеличений.
- Дополнительные оптические насадки увеличивают рабочие расстояния до 165 мм.
- Увеличение микроскопа плавно регулируется в диапазоне от 7х до 45х.
- Дополнительные насадки и окуляры расширяют диапазон увеличений от 1.75х до 135х.
- Точность фокусировки и высокая резкость изображения сохраняются на всех увеличениях.
- Мощная полностью металлическая конструкция всех узлов микроскопа.
Технические характеристики:
- Модель MC-2-ZOOM STL5
- Тип микроскопа Стереоскопический
- Оптическая схема Грену
- Увеличение в базовой комплектации, крат 7 - 45
- Увеличение с дополнительной оптикой, крат 1.75 - 135
- Объектив переменного увеличения, крат 0.7 - 4.5
- Коэффициент зуммирования 6.4 : 1
- Изменение увеличение Плавное, рукоятки с двух сторон
- Окуляры в базовой комплектации WF 10х/20 с вынесенным зрачком
- Окуляры дополнительно WF 10х/22, WF 5/23, WF 15/16, WF 10х/20 со шкалой/сеткой
- Рабочее расстояние в базовой комплектации, мм 100
- Рабочее расстояние с дополнительной оптикой, мм 26 - 165
- Размер поля зрения в базовой комплектации, мм 28.6 - 4.4
- Размер поля зрения с дополнительной оптикой, мм 65.8 - 1.8
Оптические насадки на объективы, крат 0.5, 0,75, 1.5, 2.0

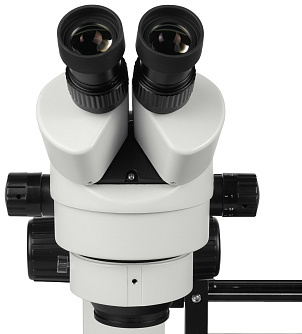

Визуальная насадка
- Тип насадки Бинокулярная
- Увеличение насадки 1х
- Угол поворота насадки 360°
- Угол наклона тубусов 45°
- Межзрачковое расстояние 54...76 мм
- Посадочный диаметр окуляров 30.0 мм
- Диоптрийная настройка на обоих тубусах ±5 дптр
- Посадочный диаметр оптической головки, мм 76
Механизм фокусировки
- Тип зубчато реечный механизм
- Диапазон хода механизма фокусировки 50 мм
Штатив
- Тип специальный штатив с 4-мя степенями свободы
- Высота штативной штанги, мм 380
- Диаметр, мм 37
- Диапазон перемещения по вертикали, мм 230
- Длина горизонтальной направляющей, мм 420
- Диапазон перемещения по горизонтали, мм 330
- Наклон/поворот оптической головки 180⁰/90⁰
- Поворот направляющей 360⁰
- Материал штатива хромированная сталь
Основание
- Размер, мм 330 х 330
- Материал сталь с порошковым покрытием
- Диапазон рабочих температур, °C +5… +40
- Габаритные размеры микроскопа (В х Г х Ш), мм 580 х 820 х 330
- Масса микроскопа, кг Не более 18
- Габаритные размеры упаковки, мм 41 х 410 х 520
- Масса в упаковке, кг Не более 21

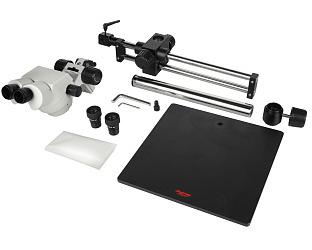

Состав микроскопа:
- Бинокулярная оптическая головка с блоком объективов, окулярными тубусами и встроенным механизмом зуммирования - 1 шт.
- Кронштейн оптической головки с поворотным адаптером - 1 шт.
- Горизонтальная направляющая в сборе - 1 шт.
- Штативная штанга с ограничительной муфтой - 1 шт.
- Основание микроскопа - 1 шт.
Сменные части
- Окуляр WF 10х/20 мм - 2 шт.
- Наглазники резиновые на окуляры - 2 шт.
Принадлежности и запасные части
- Болт крепления штативной штанги - 1 шт.
- Рукоятка крепления кронштейна - 1 шт.
- Винт крепления оптической головки - 1 шт.
- Рукоятки подвижной каретки направляющей - 2 шт.
- Ключ шестигранный 10 мм - 1 шт.
- Ключ шестигранный 4 мм - 1 шт.
- Руководство по эксплуатации.
- Гарантийный талон.
