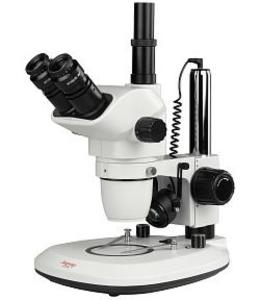

Микромед MC-7-ZOOM 30908 – Большое рабочее расстояние микроскопа позволяет исследовать прямые изображения крупных объемных объектов. Два осветителя позволяют проводить наблюдения как в отраженном, так и в проходящем свете. Микроскоп используется для проведения разнообразных точных работ, таких как препарирование в биологии и выполнения тонких технологических операций в промышленности.
Конструкция микроскопа позволяет выводить данные на ПК или внешний монитор с помощью дополнительной камеры. Для камеры предназначен вертикальный тубус канала визуализации. Канал визуализации не требует переключения светового потока, поэтому вывод данных может вестись параллельно с наблюдением в окуляры. Микроскоп комплектуется адаптерами для установки камер двух установочных стандартов - 23,2 мм и С-mount с возможностью центрировки камеры.

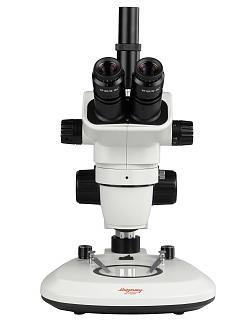

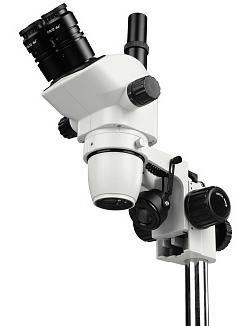

Микроскоп МС-7 ZOOM Тринокулярный имеет схему Грену и для наблюдения стереоскопического эффекта снабжен двумя объективами, расположенными под углом к плоскости исследуемого предмета. Объективы микроскопа имеют переменное увеличение от 0.67х до 4.5х, обеспечивают плавное изменение масштаба в 6.7 раза и позволяют сохранять точную фокусировку на всех увеличениях. Благодаря исправленным аберрациям обеспечивается высокая резкость изображений во всем диапазоне увеличений по всему полю вне зависимости от выбранного увеличения, как при наблюдении в окуляры, так и при записи файлов.

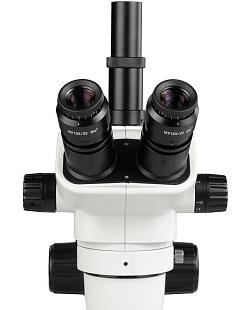

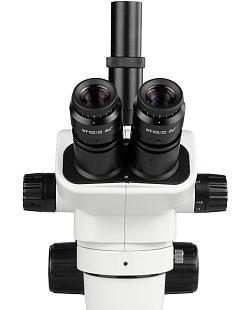

Микроскоп комплектуется окулярами широкого поля WF 10х/22. Общее увеличение микроскопа
с ними составляет от 6.7х до 45х. Окуляры имеют конструкцию с вынесенным выходным зрачком
и снабжены собственным механизмом диоптрийной коррекции. Для микроскопа доступны дополнительные окуляры с увеличением до 20х.
С микроскопом могут применяться оптические насадки. По дополнительному заказу доступны насадки с увеличениями 0,5х, 0,75х, 1,5х и 2х. Использование дополнительных окуляров и оптических насадок позволяет расширить общий диапазон увеличений микроскопа от 3.4х до 270х. Применение насадок изменяет увеличение, размер поля зрения и рабочее расстояние микроскопа. Без насадок рабочее расстояние микроскопа составляет 105 мм и оптика микроскопа позволяет сохранять его неизменным при всех увеличениях.

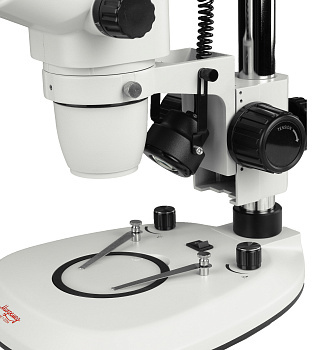

Микроскоп оборудован двумя осветителями – отраженного и проходящего света. Осветитель отраженного света используется для подсветки непрозрачных или полупрозрачных объектов. Осветитель включает в себя светодиод мощностью 3 Вт белого спектра излучения и коллекторную линзу. Осветитель проходящего света на светодиоде 3 Вт с коллекторной линзой встроен в основание. Для размещения объекта исследования применяются круглые вставки, устанавливаемые в гнездо основания.
Конструкция механизма фокусировки микроскопа обеспечивает плавный ход и точность настройки положения фокуса за счет применения прецизионного зубчато - реечного механизма с демпфированными направляющими. Диапазон хода фокусировки 50 мм.

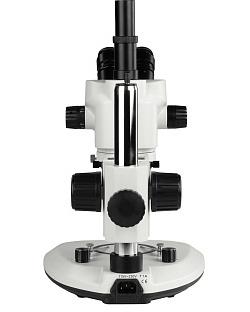

Благодаря схеме Грену микроскоп имеет компактные размеры и занимает минимум рабочего пространства. Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава с антистатическим покрытием. Штативная штанга из полированной стали с покрытием хромом. Конструкция гарантирует надежность и устойчивость конструкции, точность настроек и длительный срок службы микроскопа.
Особенности
- Большое рабочее расстояние 105 мм позволяет исследовать крупные объекты.
- Дополнительные насадки увеличивают рабочие расстояния до 177 мм.
- Увеличение микроскопа плавно регулируется в диапазоне от 6.7х до 45х.
- Дополнительные насадки и окуляры расширяют диапазон увеличений от 3.4х до 270х.
- Точная фокусировка сохраняется на всех увеличениях.
- Оптика высокого класса с просветляющим покрытием обеспечивает высокий контраст при наблюдении и при записи файлов.
- Тринокулярная конструкция с центрируемым тубусом визуализации.
Технические характеристики:
- Модель MC-7-ZOOM тринокулярный
- Тип микроскопа Стереоскопический тринокулярный
- Оптическая схема Грену
- Увеличение в базовой комплектации, крат 6.7 - 45
- Увеличение с дополнительной оптикой, крат 3.4 - 270
- Объектив переменного увеличения, крат 0.67 - 4.5
- Коэффициент зуммирования 6.7 : 1
- Окуляры в базовой комплектации WF 10х/22 широкопольные с вынесенным зрачком и диоптрийной коррекцией
- Окуляры дополнительно WF 15/16, WF 20/12
- Рабочее расстояние в базовой комплектации, мм 105
- Рабочее расстояние с дополнительной оптикой, мм 26 - 177
- Размер поля зрения в базовой комплектации, мм 32.8 - 4.9
- Размер поля зрения с дополнительной оптикой, мм 65.7 - 0.9
Дополнительные насадки на объективы, крат 0.5, 0,75, 1.5, 2.0
Визуальная насадка
- Тип Тринокулярная
- Увеличение насадки, крат 1
- Угол поворота насадки, град 360
- Угол наклона тубусов, град 45
- Межзрачковое расстояние, мм 54...76
- Посадочный диаметр окуляров, мм 30.0
- Диоптрийная настройка на обоих окулярах, дптр ±5
- Посадочный диаметр оптической головки, мм 76
- Установка камеры Адаптер C-mount, Адаптер 23.2 мм
Механизм фокусировки
- Тип Рукоятки фокусировки с двух сторон
- Диапазон перемещения визуальной насадки, мм 125
- Диапазон хода механизма фокусировки, мм 50
Штатив
- Высота штанги, мм 250
- Диаметр штанги, мм 32
Подсветка
- Источник проходящего света Светодиод 3 Вт с коллекторной линзой
- Источник отраженного света Светодиод 3 Вт с коллекторной линзой
Разное
- Вставки в предметный столик Полупрозрачная вставка для проходящего света, черная вставка Ø95 мм для отраженного света, белая вставка Ø95 мм для отраженного света
- Диапазон рабочих температур, °C +5… +40
- Питание, В/Гц Сеть переменного тока 115 - 230 / 50 - 60
- Габаритные размеры микроскопа (В х Г х Ш), мм 450 х 350 х 240
- Масса микроскопа, кг Не более 6
- Габаритные размеры упаковки, мм 360 х 510 х 310
- Масса в упаковке, кг Не более 7
Состав микроскопа:
- Основание микроскопа со встроенным осветителем проходящего света, штативной штангой и блоком питания с регулировкой яркости - 1 шт.
- Оптическая головка с объективами, окулярными тубусами, тубусом визуализации и встроенным механизмом зуммирования - 1 шт.
- Кронштейн оптической головки с механизмом фокусировки - 1 шт.
Сменные части

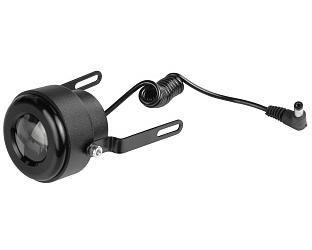

- LED осветитель отраженного света с кронштейнами - 1 шт.
- Вставка полупрозрачная матовая Ø95 мм - 1 шт.
- Вставка белая Ø95 мм - 1 шт.
- Вставка черная Ø95 мм - 1 шт.
- Адаптер для камер с креплением С-mount - 1 шт.
- Адаптер для камер с посадочным Ø23.2 мм - 1 шт.
- Окуляр WF 10х/20 мм - 2 шт.
- Наглазники резиновые на окуляры - 1 шт.
Принадлежности и запасные части
- Ключ шестигранный 1.5 мм - 1 шт.
- Винт крепления оптической головки - 1 шт.
- Винт крепления осветителя с шайбой - 2 шт.
- Кабель питания - 1 шт.
- Руководство по эксплуатации и гарантийный талон
